| シーレックス・バッフルルーバーの選び方 |
|
|
|
|

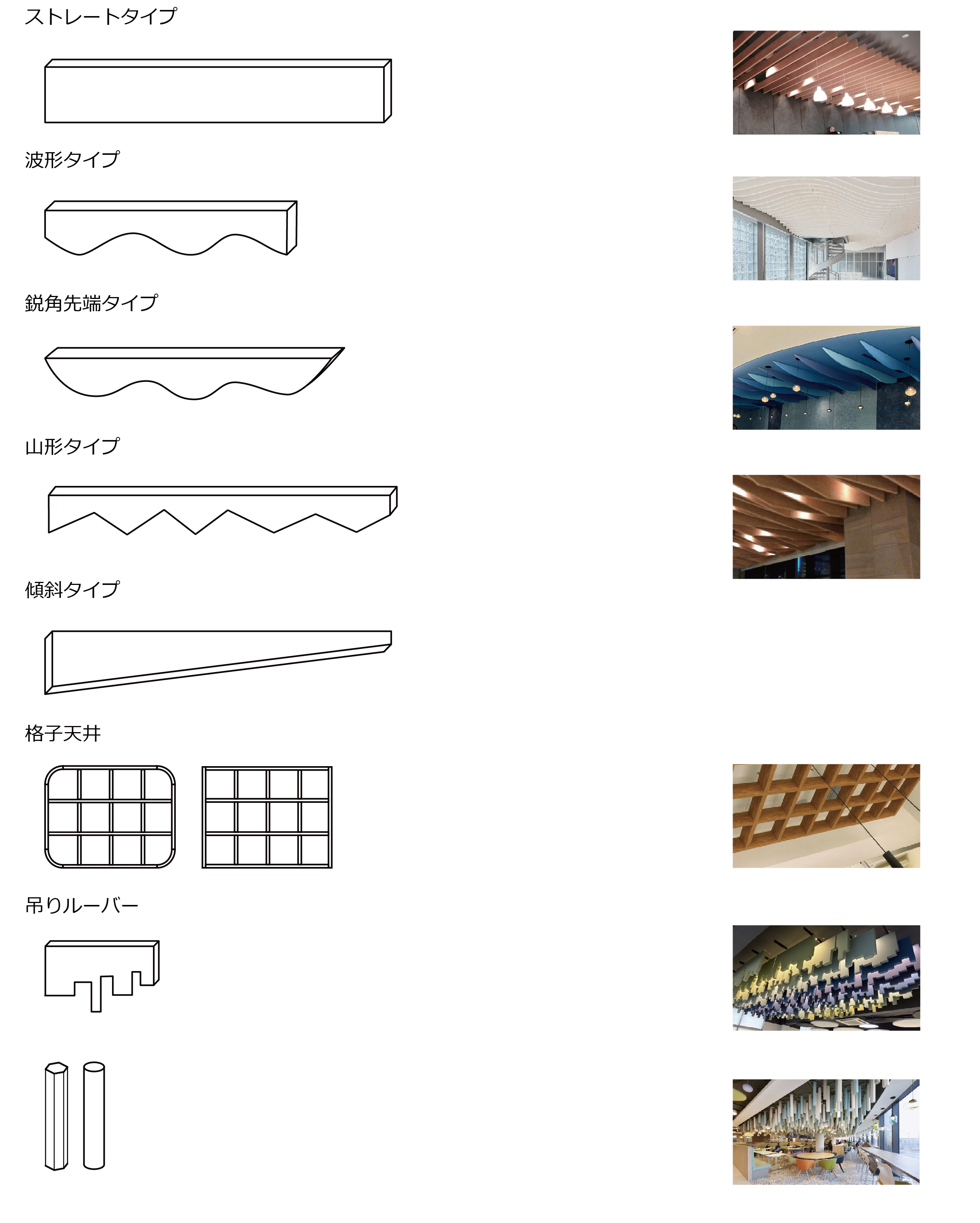

① 形状を決める
ストレートタイプ
波形タイプ
特殊形状（特注生産）
② 厚さを決める
標準は30 mm～60 mm厚となります。（不燃認定品）
（60 mm厚以上は受注生産で対応可能）
③ パネル高さを決める
最低パネル高はパネル形状・長さによりますが概ね100 mmとなります。
（100 mm以下はご相談ください。）
波形タイプの最低パネル高は80 mmとなります。
（80mm以下は、ご希望の形状をCADデータ等でご指示ください。）
④ パネル長さを決める
パネル長さは最長2,400 mmとなります。尚、パネル高が100mm以下の場合は、
パネルの長さは施工時の取扱いを考慮して2,000 mm程度までをお勧めいたします。
⑤ パネルの取付方法を決める
天井下地・取付面によりお決めください。
（ASタイプ） グリッド天井・ボード天井などに最適
工場生産時にASレールをルーバー上部に埋め込みます。
ASレール内の角ナットはM５サイズです。
ASレール内の角ナットの数量を決めてください。
（TBタイプ） 軽鉄下地に最適
工場生産時にTBレールをルーバー上部に埋め込みます。
（CDF タイプ） 天井面直付け
工場生産時にルーバー上部に目地棒受け用の溝切加工がされます。
⑥ 取付け部材
MSクリップ（ASタイプ用） ‐ 専用部材 在来グリッド天井・ボード天井用
GCクリップ（TBタイプ用） ‐ 汎用部材 軽鉄下地用
目地棒 （CDFタイプ用）‐ ボード天井直貼り用
⑦ 埋込レール両端部の確認（ASタイプ・TBタイプ）
両端部にマージンスペース（レール無し部分）を取るかを決める。
（このスペースはオプション部材の2重安全対策用のスパイラルスクリュー
＋ 吊りワイヤーを取付け時に使用）
（両端部にマージンスペースが無い場合は、端まで埋込レールが有ります。）
CDFタイプの目地棒埋め込み用の溝切は両端部まで全長溝切加工されます。
⑧ パネル連結部の確認
埋込連結パイプの有無（オプション部材）と埋込位置の確認
⑨ パネル表面仕上げを決める
#700（吹付塗布仕上・標準色白）・指定色
#101S（マット調仕上・標準色白）・指定色
PWAシリーズ（ガラス不織布天然木目調柄）100番台・400番台
（PWAシリーズは生産ロット毎に多少の濃淡の誤差が有りますので
提示見本品をもって生産品確認となります。）
PWCシリーズ（天然木目調柄）より鮮明な木目調
PWLシリーズ（天然木仕上）唯一無二の天然木仕上
その他、ご相談・ご不明な点は、シーレックスまでお気軽にお問い合わせください。
|
|
|
|
|
|
|
|
|
|
